经营范围
沈阳朋德建筑消防工程有限公司致力于辽宁省、吉林省、黑龙江省仓库、厂房等钢结构防火涂料包工包料包验收。沈阳朋德建筑消防工程有限公司作为东北地区的钢结构防火涂料总代理，出售的钢结构防火涂料为最低价格，拒绝中间商加价。
联系人：李经理
联系电话：18809808998钢结构防火涂料报价
1、只需要朋德提供钢结构防火涂料：朋德主要致力于钢结构防火涂料包工包料包验收，如果您只需要钢结构防火涂料，我们会以最低价格为您提供，而且如果订货量比较大的话，我们还可以更加的优惠。
2、需要朋德为您进行包工包料包验收：包工包料包验收报价主要是以钢结构展开面积进行计算，然后根据施工难度以及涂料种类、耐火时间进行报价，具体价格以看过现场后项目经理报价为准。
朋德钢结构防火涂料种类
朋德经营的钢结构防火涂料主要分为三大类，厚型钢结构防火涂料、薄型钢结构防火涂料和超薄型钢结构防火涂料，朋德专业致力于钢结构防火涂料施工，十年防火涂料工程经验，因为专业，所以信任。
钢结构防火涂料简介
钢材是一种不会燃烧的建筑材料，它具有抗震，抗弯等特性。在实际应用中，钢材既可以相对增加建筑物的荷载能力，也可以满足建筑设计美感造型的需要;还避免了混凝土等建筑材料不能弯曲，拉伸的缺陷。因此钢材受到了建筑行业的青睐，单层，多层，摩天大楼，厂房，库房，候车室，候机厅等采用钢材都很普遍。但是，钢材作为建筑材料在防火方面又存在一些难以避免的缺陷，它的机械性能，如屈服点，抗拉及弹性模量等均会因温度的升高而急剧下降。
超薄型结构防火涂料
超薄型钢结构防火涂料是指涂层厚度3 mm(含3 mm)以内，装饰效果较好，高温时能膨胀发泡，耐火极限一般在2 h以内的钢结构防火涂料。该类钢结构防火涂料一般为溶剂型体系，具有优越的黏结强度、耐候耐水性好、流平性好、装饰性好等特点;在受火时缓慢膨胀发泡形成致密坚硬的防火隔热层，该防火层具有很强的耐火冲击性，延缓了钢材的温升，有效保护钢构件。超薄膨胀型钢结构防火涂料施工可采用喷涂、刷涂或辊涂，一般使用在耐火极限要求在2 h以内的建筑钢结构上。已出现了耐火性能达到或超过2 h的超薄型钢结构防火涂料新品种，它主要是以特殊结构的聚甲基丙烯酸酯或环氧树脂与氨基树脂、氯化石蜡等复配作为基料粘合剂，附以高聚合度聚磷酸铵、双季戊四醇、三聚氰胺等为防火阻燃体系，添加钛白粉、硅灰石等无机耐火材料，以200#溶剂油为溶剂复合而成。各种轻钢结构、网架等多采用该类型防火涂料进行防火保护。由于该类防火涂料涂层超薄，使得使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，防火效果很好。
薄型钢结构防火涂料
薄涂型钢结构防火涂料是指涂层厚度大于3mm，小于等于7 mm，有一定装饰效果，高温时膨胀增厚，耐火极限在2 h以内的钢结构防火涂料。这类钢结构防火涂料一般是用合适的水性聚合物作基料，再配以阻燃剂复合体系、防火添加剂、耐火纤维等组成，其防火原理同超薄型。对这类防火涂料，要求选用的水性聚合物必须对钢基材有良好的附着力、耐久性和耐水性。其装饰性优于厚型防火涂料，逊色于超薄型钢结构防火涂料，一般耐火极限在2 h以内。因此常用在小于2 h耐火极限的钢结构防火保护工程中，常采用喷涂施工。在一个时期占有很大的比例，但随着超薄型钢结构防火涂料的出现，其市场份额逐渐被替代。
厚型钢结构防火涂料
厚型钢结构防火涂料是指涂层厚度大于7 mm，小于等于45 mm，呈粒状面，密度较小，热导率低，耐火极限在2 h以上的钢结构防火涂料。由于厚型防火涂料的成分多为无机材料，因此其防火性能稳定，长期使用效果较好，但其涂料组分的颗粒较大，涂层外观不平整，影响建筑的整体美观，因此大多用于结构隐蔽工程。该类防火涂料在火灾中利用材料粒状表面，密度较小，热导率低或涂层中材料的吸热性，延缓了钢材的温升，保护钢材。这类防火涂料是用合适的无机胶结料(如水玻璃、硅溶胶、磷酸铝盐、耐火水泥等)，再配以无机轻质绝热骨料材料(如膨胀珍珠岩、膨胀蛭石、海抱石、漂珠、粉煤灰等)、防火添加剂、化学药剂和增强材料(如硅酸铝纤维、岩棉、陶瓷纤维、玻璃纤维等)及填料等混合配制而成，具有成本较低的优点。施工常采用喷涂，适用于耐火极限要求在2 h以上的室内外隐蔽钢结构、高层全钢结构及多层厂房钢结构。如：高层民用建筑的柱、一般工业与民用建筑中支承多层的柱的耐火极限均应达到3 h，需采用该厚型防火涂料保护。
钢结构防火涂料应用范围
NCB超薄型钢结构防火涂料应用于机场、电厂、石化、体育场、商业广场、工业厂矿、高层建筑等室内裸露钢结构防火保护。
钢结构防火涂料检查方法
1.可在现场对产品的质量作一初步的检查：在已施工好的基材上切取2～3块小样，或取少量样品涂在2～3块150mm×150mm胶合板上，按实际施工的情况涂刷。待干透后，用酒精灯的火焰检查。火焰高度40mm左右，施加火焰的时间一般为20min，检查涂层发泡情况。正常的情况下，按规定的用量(一般为500克/平方米)施工，一级防火涂料的泡层厚度为20mm以上，二级防火涂料的泡层厚度为10mm以上泡层应均匀致密。
2.合格防火涂料在受到喷灯等强火灼烧时，会大量发泡膨胀，表面聚集凸起，数分钟内不会出现烧损现象，而假冒伪劣防火涂料则基本不发泡，会出现大量散落掉渣的情况，木质基材也会很快发生燃烧破损的现象。
3.查验该产品是否具有国家级消防质检中心出具的合格检验报告，也可上网查询。防火涂料实行消防产品型式认可制度，市场上销售的防火涂料应具备国家消防产品型式认可证书和型式检验合格报告。
4.在实际使用中，为了保证防火涂料的防火及其他使用性能，一般需要采用透明的罩面涂层。防火涂料的用量一般为350～500克/平方米，罩面涂层的用量一般为50克/平方米。
5.根据国家标准，除满足阻火性要求外，防火涂料的燃烧性能分为一级和二级。在规定的实验条件下，一级防火涂料的耐燃时间不小于180分钟，二级防火涂料的耐热时间不小于120分钟。用户在选择时应注意加以区别，避免企业以次充好，达不到防火保护效果。
钢结构防火涂料防火隔热原理
超薄型或薄型钢结构防火涂料的防火隔热原理：
涂覆在钢结构上的超薄型或薄型钢结构防火涂料的防火隔热原理是防火涂料层在受火时膨胀发泡，形成泡沫，泡沫层不仅隔绝了氧气，而且因为其质地疏松而具有良好的隔热性能，可延滞热量传向被保护基材的速度;根据物理化学原理分析，涂层膨胀发泡产生的泡沫层的过程因为体积扩大而呈现吸热反应，也消耗了燃烧时的热量，有利于降低体系的温度，这几个方面的作用，使防火涂料产生显著的防火隔热效果。
厚型钢结构防火涂料的防火隔热原理：
涂覆在钢构件上的厚型钢结构防火涂料的防火隔热原理是防火涂料受火时涂层基本上不发生体积变化，但涂层热导率很低，延滞了热量传向被保基材的速度，防火涂料的涂层本身是不燃的，对钢构件起屏障和防止热辐射作用，避免了火焰和高温直接进攻钢构件.还有涂料中的有些组分遇火相互反应而生成不燃气体的过程是吸热反应，也消耗了大量的热，有利于降低体系温度，故防火效果显著，对钢材起到高效的防火隔热保护.另外该类钢结构防火涂料受火时涂层不发生体积变化形成釉状保护层，它能起隔绝氧气的作用，使氧气不能被保护的易燃基材接触，从而避免或降低燃烧反应.但这类涂料所生成釉状保护层导热率往往较大，隔热效果差.为了取得一定的防火隔热效果，厚涂型防火涂料一般涂层较厚才能达到一定的防火隔热性能要求。
钢结构防火涂料组成
钢结构防火涂料是由基体树脂、催化剂、成碳剂、发泡剂组成的。
基体树脂与其它组分配伍，既保证了涂料在正常条件下具有各种利用功能，又能在火焰灼烧或高温条件下具有难燃性和良好的膨胀发泡功能。
催化剂是一种能在定然条件下分解出磷酸的物质，分解出的酸使多元醇脱水，从而使之构成不易燃的三维空间构造的炭化层。等闲，磷酸三聚氰胺的水溶性较聚磷酸胺小，且兼具催化和发泡双重成效。
成碳剂是涂层在高温下构成不易燃三维空间构造的泡沫碳化层的物质基础，对泡沫炭化层起骨架作用。
膨胀型钢结构防火涂料只有在发泡剂的作用下，能力在高温火焰下发生膨胀层。发泡剂遇火分解并释放出氨、水、二氧化碳、卤化氢等不燃性气体，使涂层在到达软化点的情形下发泡膨胀，构成海绵状构造。
钢结构防火涂料施工规定
第一节 一般规定
第1条 钢结构防火喷涂保护应由经过培训合格的专业施工队施工，施工中的安全技术和劳动保护等要求，应按国家现行有关规定执行.
第2条 当钢结构安装就位与其相连的吊杆马道管架及其他相关连的构件安装完毕并经验收合格后，方可进行防火涂料施工。
第3条 施工前，钢结构表面应除锈，并根据使用要求确定防锈处理，除锈和防锈处理应符合现行钢结构工程施工与验收规范中有关规定。
第4条 钢结构表面的杂物应清除干净，其连接处的缝隙应用防火涂料或其他防火材料填补堵平后方可施工。
第5条 施工防火涂料应在室内装修之前和不被后继工程所损坏的条件下进行施工时，对不需作防火保护的部位和其他物件应进行遮蔽保护，刚施工的涂层，应防止脏液污染和机械撞击。
第6条 施工过程中和涂层干燥固化前 环境温度宜保持在。相对湿度不宜大于。空气应流通。当风速大于或雨天和构件表面有结露时，不宜作业。
第二节 质量要求
第2条 用于保护钢结构的防火涂料必须有国家检测机构的耐火极限检测报告和理化性能检测报告，必须有火监督部门核发的生产许可证和生产厂方的产品合格证。
第3条 钢结构防火涂料出厂时，产品质量应符合有关标准的规定，并应附有涂料品种名称、技术性能、制造批号 贮存期限和使用说明。
第4条 防火涂料中的底层和面层涂料应相互配套，底层涂料不得锈蚀钢材
第5条 在同一工程中，每使用薄涂型钢结构防火涂料应抽样检测一次粘结强度，每使用厚涂型钢结构防火涂料应抽样检测一次粘结强度和抗压强度。
第三节 薄涂型(又称为国标B型，其耐火极限为2~2.5个小时)钢结构防火涂料施工
第1条 薄涂型钢结构防火涂料的底涂层或主涂层，宜采用重力式喷枪喷涂，其压力约为局部修补和小面积施工 可用手工抹涂面层装饰涂料可刚涂喷涂或滚涂。
第2条 双组份装的涂料应按说明书规定在现场调配单组份装的涂料也应充分搅拌，喷涂后，不应发生流淌和下坠。
第3条 底涂层施工应满足下列要求：
一 当钢基材表面除锈和防锈处理符合要求，尘土等杂物清除干净后方可施工。
二 底层一般喷 遍 每遍喷涂厚度不应超过，必须在前一遍干燥后 再喷涂后一遍。
三 喷涂时应确保涂层完全闭合，轮廓清晰。
四 操作者要携带测厚针检测涂层厚度，并确保喷涂达到设计规定的厚度。
五 当设计要求涂层表面要平整光滑时，应对最后一遍涂层作抹平处理 确保外表面均匀平整。
第4条 面涂层施工应满足下列要求：
一 当底层厚度符合设计规定:，并基本干燥后，方可施工面层。
二 面层一般应全部覆盖底层
三 面层应颜色均匀，接槎平整
第四节 厚涂型(又称为国标H型，其耐火极限为3个小时)钢结构防火涂料施工

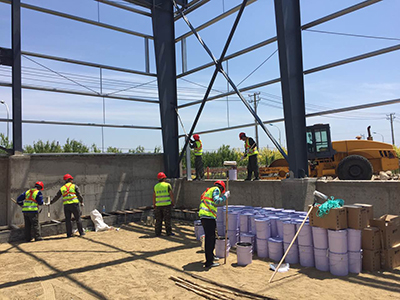

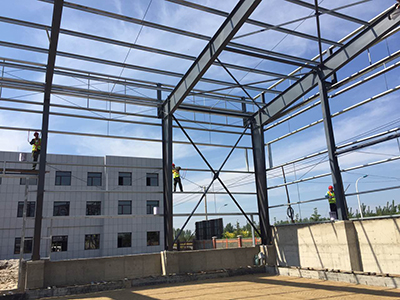

厚型钢结构防火涂料施工
第1条 厚涂型钢结构防火涂料宜采用压送式喷涂机喷涂
第2条 配料时应严格按配合比加料或加稀释剂，并使稠度适宜边配边用
第3条 喷涂施工应分遍完成，每遍喷涂厚度宜为必须在前一遍基本干燥或固化后，再喷涂后一遍，喷涂保护方式、 喷涂遍数与涂层厚度应根据施工设计要求确定
第4条 施工过程中，操作者应采用测厚针检测涂层厚度，直到符合设计规定的厚度，方可停止喷涂
第5条 喷涂后的涂层，应剔除乳突，确保均匀平整
第6条 当防火涂层出现下列情况之一时，应重喷
一 涂层干燥固化不好，粘结不牢或粉化、空鼓、脱落时
二 钢结构的接头，转角处的涂层有明显凹陷时
三 涂层表面有浮浆或裂缝宽度过大时
四 涂层厚度小于设计规定厚度或涂层厚度虽大于设计规定厚度的，但未达到规定厚度的涂层之连续面积的长度过长。
钢结构防火涂料选用问题
首先，不要把技术性能仅能满足室内的涂料用于室外。
室外环境要比室内差很多。室外防火涂料应该选用耐水、耐冻融、耐老化、强度高的防火涂料，因为室外的防火涂料要经受风吹日晒、雨淋冰冻。
第二，不要把饰面型防火涂料选用于保护钢结构。因为饰面型防火涂料其隔热性能一般达不到大幅度提高钢结构耐火极限的目的。
钢结构防火涂料验收
钢结构防火涂料的工程一般情况下，都是比较大型的工程，针对大型的钢结构防火涂料工程，对所有施工人员乃至施工单位来说，就是要保证钢结构防火涂料工程的验收合格。
对于钢结构防火涂料工程，基本的操作工艺是：作业准备—防火涂料配料、搅拌—喷涂—检查验收，在钢结构防火涂料的施工工艺中，工程验收是至关重要的，工程的验收是整个施工的认可，今天，我们就来了解一下，工程验收时，需要的一些质量文件：
1、防火涂料材料质量证明书及检验报告。
2、隐藏工程验收记录。
3、涂装检测资料。
4、分项工程质量检验评定。
上一篇：没有了
下一篇：没有了
