厚型钢结构防火涂料大多数被应用在耐火极限要求较高的钢结构上，因为其本身不燃性，在受热时会产生较厚的隔热层，可以降低热量传递速度，从而保护钢结构不被高温损坏，而且厚型钢结构防火涂料受热不会产生有毒气体等，也是非常环保的钢结构防火涂料，厚型钢结构防火涂料的缺点就是外观极差，因此被用在一些不要求美观度的钢结构上面，厚型钢结构防火涂料在刷涂时，也要遵守一些性能规范，下面我们主要说一下厚型钢结构防火涂料的性能规范。

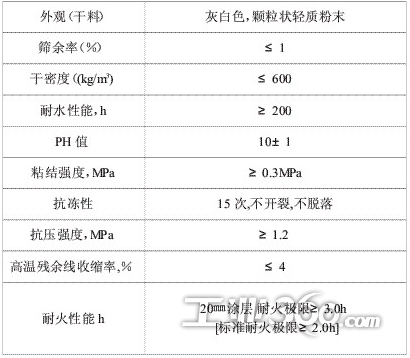

　　首先，厚型钢结构防火涂料的粘结强度必须大于等于0.4Mpa，抗压强度需要大于等于0.3Mpa，干密度要小于等于500Kg/m3。厚型钢结构防火涂料的热导率要小于等于0.1160W/(m.K)，在水中不影响性能的时间需要大于等于24小时，冻融循环性需要大于等于15次，厚型钢结构防火涂料的耐火极限会随着涂层厚度的不用而不用，当涂层厚度分别是15mm、20mm、30mm、40mm、50mm时，其耐火时间不能低于1.0h、1.5h、2.0h、2.5h、3.0h，如果低于规定时间时，则视为不合格处理。

　　厚型钢结构防火涂料作为比较环保的防火涂料，但是在选用时，也要考虑使用的位置以及环境因素，如果要求钢结构防火涂料的装饰性，则需要慎重，防止造成工程损失，在使用时要遵守钢结构防火涂料的规范，避免钢结构防火涂料丧失保护性。
